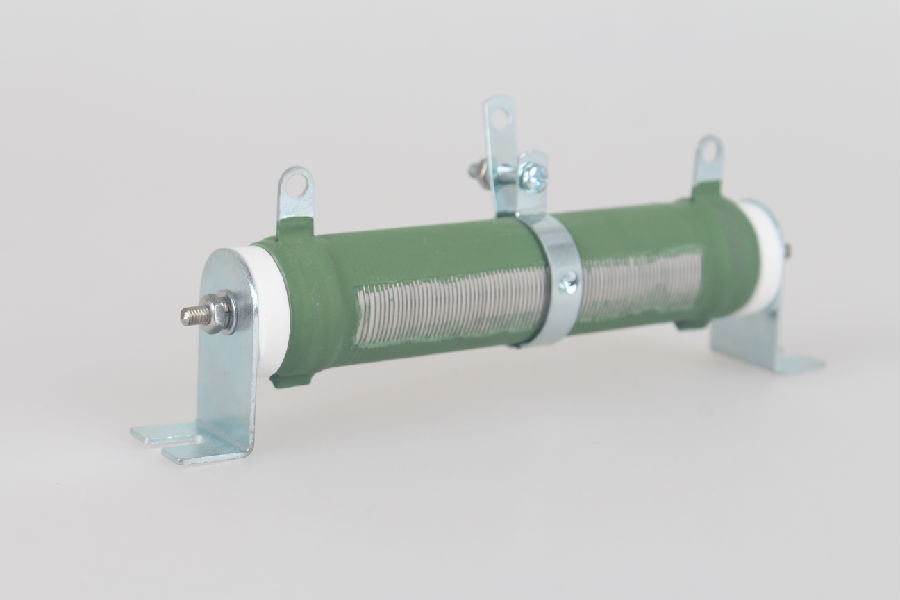

大功率线绕电阻结构及制作工艺

编辑:广东瑞斯特电气有限公司时间:2019-03-16

      线绕电阻技术简单,国内技术已相当成熟并得到广泛应用,相信很多人对它有一定的了解,但您知道材料中线绕电阻的制造工艺吗?制作大功率线绕电阻需要哪些材料?今天,瑞斯特电气小编将为您简要介绍一下。


       首先,使用绝缘基质。氧化铝陶瓷管通常用作绕组电阻的绝缘体。中空绝缘棒通常用作电阻器矩阵,用于大功率线绕电阻,而实心陶瓷棒通常用于低功率绕组电阻。时代嘉应生产的大功率绕线电阻采用高频陶瓷管作为电阻矩阵,具有良好的散热和绝缘性能。


      其次,电阻丝,电阻丝的不同材料直接决定电阻的温度系数和电阻值,还会影响电阻的瞬时过载能力和电阻值的长期稳定性。镍铬合金在中国被广泛使用,但不同电阻丝供应商的质量和技术差异很大。重要的是合金中的微量元素也是不同的。优质电阻丝在高温烧结过程中性能稳定。 TIME JIAYING RX20大功率绕线电阻采用CONTANT IV作为电阻丝,具有良好的导电性和稳定性。


      最后,包装材料,包装材料更加多样化,如绝缘漆,硅树脂釉涂料,塑料包装,陶瓷,铝壳等。一般来说,绝缘漆是最便宜的包装材料,而且工艺简单。只需在绕组电阻丝的底座上涂上绝缘漆,然后在低温下干燥即可。但是,绝缘性能是一般的,并且电阻的散热不是很有帮助。因此,台湾的纳米硅树脂涂层用于Age Jiaying RX20的高功率绕线电阻。它无毒,无味,绝缘性能好,耐热性和耐高温性,可用于高温和高可靠性的场合。
