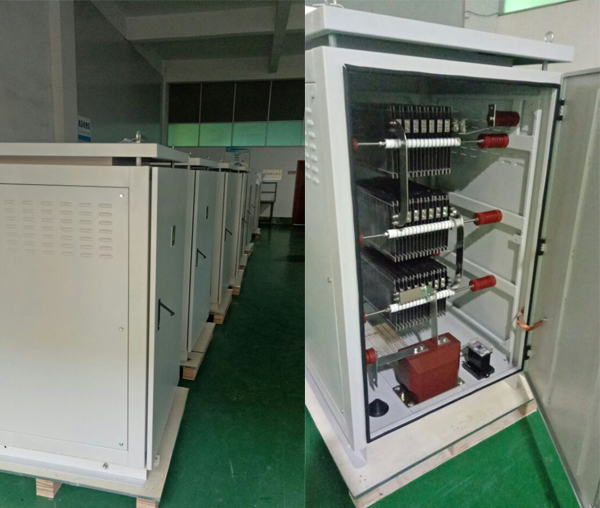

中性点接地电阻
中性点接地电阻
中性点接地电阻

中性点接地电阻产品特点

1、该系列产品是由国外进口不锈钢合金制作电阻元件,温升系数低,阻值变化率小;

2、采用双重绝缘,稳定性能高;

3、螺栓连接,方便拆卸,连接可靠;

4、可匹配智能监控装置,可有效监控接地故障电流、电压,并提供开关量及报警接点。


中性点接地电阻产品应用

       主要用于110kV以下主要由电缆线路构成,单相接地故障电容电流较大的送配电系统及电容电流虽小但为防止谐振过电压的电厂用电系统,前者多为低阻接地而后者多为高阻接地。

      目前,中性点接地电阻被广泛用于城市配电网,大型工业园区、电厂、海上平台配电系统、大型化工企业等。


中性点接地电阻外形及尺寸

根据客户要求订制


中性点接地电阻技术特性

·故障电流:1~5000A

·系统电压:0.38kV~110kV(3,6,10,35)

·发热时间:5S,10S,30S,60S,持续

·阻值(20℃):0.01~1500Ω

·温 升:短时温升(10~60S) 最大不超过 760℃ 持续温升 最大不超过385℃

·免维护,拆换快速便利

·结构紧凑,安装方便

·外壳防护等级: IP20~IP56

·可选配隔离开关、辅助开关、加热器、CT、监控器等配件。


中性点接地电阻电气规格

项目 标准值







电流范围1-5000A
电压范围220V-110KV
阻值范围0.5R-1000R
耐压AC2.5KV-260KV/1min 50Hz可选
IP等级IP00~IP56可选
额定温升760℃
温漂 200ppm/℃



中性点接地电阻应用环境

FNGR中性点接地电阻器使用环境按DL/T593-2006 3.1 的规定


中性点接地电阻户内:

周围空气温度:+40℃∽-25℃;

海拔:≤3000m

最小公称爬电比距:瓷质不小于18mm/kv,有机材料不小于20mm/KV


中性点接地电阻户外:

周围空气温度:+40℃∽-35℃;

海拔:≤3000m

最小公称爬电比距:Ⅱ级,Ⅲ级25mm/kv, Ⅳ31mm/kv。

注:超过正常使用条件时,由用户与制造厂协商确定。


中性点接地电阻性能特点

⊙独特的钢栅结构设计:便于散热;

⊙电阻片的热容量大:通过独特的加工工艺,单片电阻片的额定功率可达到1200瓦;

⊙阻值偏差小:电阻片的制造公差可小于±5%

⊙电阻片的阻值可调节范围广:单片范围0.005-11.7Ω;

⊙电阻片绝缘性强:电阻BANK与支撑件耐压可达8.3kv;

⊙热态时阻值变化率小:电阻片采用国外进口不锈钢材料,温度系数低,热态阻值变化率可不高于20%;

⊙抗震性强:电阻片之间采用不锈钢螺栓连接,抗震性强;

⊙耐腐蚀性强:电阻片采用高温合金材料,具有极强的耐腐蚀性;

⊙性价比高:结构紧凑,电阻片数量可调,性价比高。


中性点接地电阻型号说明

NGR10.5kV100A60R10SIP23
产品类别系统电压电流阻值时间IP等级
NGR接地电阻220V~110kV1~5000A0.5Ω~1000Ω10S~持续IP00~IP56
