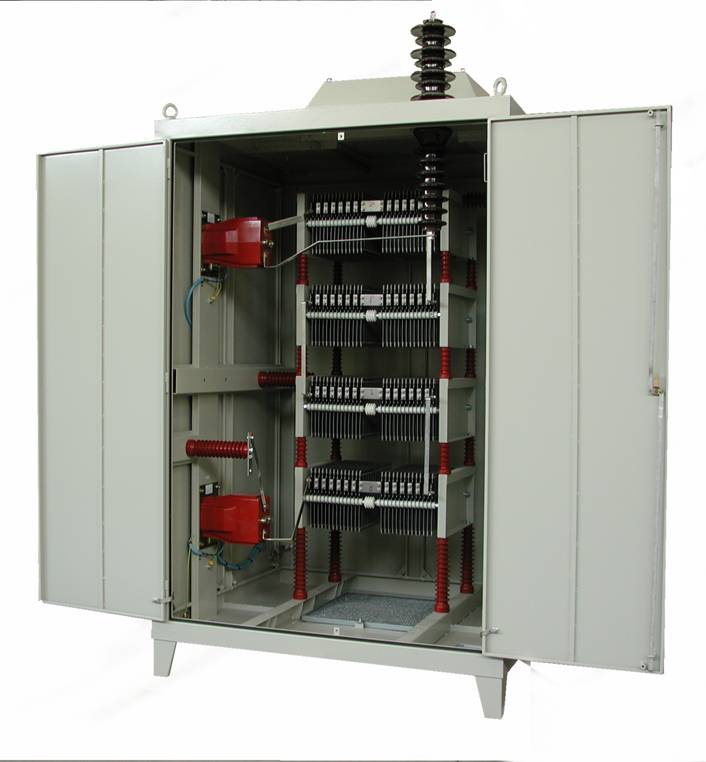

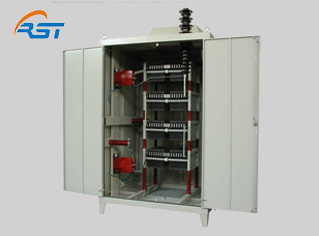

中性点接电阻批发
中性点接电阻批发
中性点接电阻批发

中性点接电阻应用领域:

       主要用于110kV以下主要由电缆线路构成,单相接地故障电容电流较大的送配电系统及电容电流虽小但为防止谐振过电压的电厂厂用电系统。 根据不同的电容电流可分为高阻接地与低阻接地。


中性点接电阻性能特点:

1、该系列产品是由国外进口不锈钢合金制作电阻元件,温升系数低,阻值变化率小 2、采用陶瓷与云母双重绝缘,稳定性能高 3、螺栓连接,方便拆卸,连接可靠 4、独特的钢栅结构设计:便于散热


中性点接电阻产品应用:

      中性点接地电阻连接于发电机、变压器的中性点与大地之间的一种限流电气保护设备,当电网线路出现故障时,电源中性点电压将产生偏移,尤其是在电缆供电的电网系统中,对地电容电流较大,当该电流大于规定值时会产生弧光接地过电压,从而使非故障相的对地电压极大地增加,使设备绝缘损坏形成两点或多点接地短路造成停电事故。采用中性点电阻接地方式的目的是给故障点注入阻性电流,使接地故障电流呈阻容性质,减小与电压的相位差,降低故障点电流过零熄弧后的重燃率,使过电压限制在一定水平以内,提高继电保护设备灵敏度以实现跳闸、快速寻找故障线路和备用切换,从而有效保护系统正常运行。

       该系列电阻广泛应用于变压器次级及发电机定子侧中性点,在设备的中性点(或借用接地变压器引出中性点)串接一电阻器后,泄放间歇性的弧光过电压中电磁能量,则中性点电位降低,故障相恢复电压上升速度也减慢,从而减少电弧重燃的可能性,抑制了电网过电压的幅值,并使有选择性的接地保护得以实现。

       主要用于110kV以下主要由电缆线路构成,单相接地故障电容电流较大的送配电系统及电容电流虽小但为防止谐振过电压的电厂厂用电系统。

       根据不同的电容电流可分为高阻接地与低阻接地。目前,中性点接地电阻被广泛用于城市配电网,大型工业园区、电厂、海上平台配电系统、大型化工企业等


中性点接电阻产品特点:

1、该系列产品是由国外进口不锈钢合金制作电阻元件,温升系数低,阻值变化率小2、采用陶瓷与云母双重绝缘,稳定性能高3、螺栓连接,方便拆卸,连接可靠4、独特的钢栅结构设计:便于散热;5、电阻片的热容量大:通过独特的加工工艺,单片电阻片的额定功率可达到1200瓦;6、阻值偏差小:电阻片的制造公差可小于±5%;7、电阻片的阻值可调节范围广:单片范围0.005~11.7Ω;8、电阻片的绝缘性能强:电阻BANK与支撑件耐压可达8.3KV;9、热态时阻值变化率小:电阻片采用国外进口不锈钢材料,温度系数低,热态阻值变化率可不高于20%;10、抗振性强:电阻片之间采用不锈钢螺栓链接,抗振性强;11、耐腐蚀性强:电阻片采用高温合金材料,具有极强的耐腐蚀性;12、性价比高:结构紧凑,电阻片数量可调,性价比高。


中性点接电阻技术特性:

1、故障电流:1~5000A2、系统电压:0.38kV~110kV(3,6,10,35)3、发热时间:5S,10S,30S,60S,持续4、阻值(20℃):0.01~1500Ω5、温升:短时温升(10~60S   最大不超过 760℃6、持续温升 :最大不超过385℃   免维护,拆换快速便利结构紧凑,安装方便外壳防护等级: IP20~IP56


中性点接电阻可选配件:

• 智能监控装置,可监控电流、温度及故障次数

• 隔离开关

• 电流互感器,电压互感器

• 温湿度控制器及加热器

• 柜内照明


中性点接电阻外形及尺寸

根据客户要求订制
